一、總體網絡拓?fù)浣Y(jié)構

　　二十一世紀是信息化的時代，信息技術的飛速發展和廣泛應用，對企業應用服務需求不斷增加，為滿足網絡需求，企業投入大量的人力資源和設備資源，為保證企業投入設備未來可持續性和不斷發展升級需求，而不致企業重復投資浪費，網絡規劃設計尤為重要。信息基礎設施投入規模和設計應用水平也已成為衡量企業發展與科研綜合實力的一個重要標志。

　　二、Internet接入

　　隨著現代信息技術的高速發展，企業的信息化水平不斷提高，各企業網絡的規劃和建設各不相同。當前，企業網的特點是：網絡數量眾多、負擔重、管理混亂。因此要求網絡設備實用，性價比高。網關設備作為與Internet連接的設備，就要求具有一定的可擴展性。

　　網關設備的選擇:

　　采用路由器作為網關設備，如：Cisco2900，華為AR1220，H3C ER5200等,能夠提供更順暢的上網體驗，保持內部網絡與外部網絡的暢通。

　　采用防火墻作為網關設備，如：Cisco ASA5500，華為USG2200，H3C F100等，能夠滿足企業的安全性需求。

　　三、內網交換機

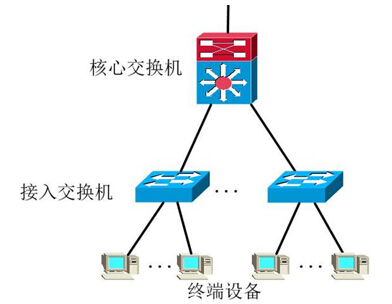

　　內網交換機采用兩層結構：核心層、接入層。根據企業的具體需求把所有內網用戶按照相應的規則劃分在特定的VLAN，在核心交換機上使用訪問控制列表實現內網VLAN之間互訪的策略控制，在核心交換機上開啟路由選擇協議實現內外網路由互通。

　　交換機選型：

　　1、核心層

　　根據企業的具體需求選擇，如：Cisco6500、4500、3750系列交換機，華為S9700、S9300、S5700，H3C S9500、S7500等，實現不中斷的二層和三層性能，劃分VLAN，根據企業具體需求實現對不同用戶的訪問策略管理等。

　　2、接入層

　　根據企業的具體需求選擇，如：Cisco2960，華為S2700，H3C S5120等，連接用戶終端與核心交換機。
